CNC-Service für präzise Prototypen & Kleinserien
Waltl Design prüft CAD-Daten, Bauteilgeometrie, Werkstoff und Toleranzen und bewertet, ob CNC-Bearbeitung für das Bauteil technisch und wirtschaftlich sinnvoll ist.
Die Fertigung erfolgt über spezialisierte CNC-Partner. Waltl Design begleitet die technische Abstimmung und berücksichtigt bei Bedarf auch alternative Fertigungswege.
Was ist CNC-Bearbeitung?
Bei der CNC-Bearbeitung werden Bauteile computergesteuert aus einem festen Werkstück herausgearbeitet. Typische Verfahren sind Fräsen und Drehen.
CNC eignet sich besonders, wenn definierte Werkstoffe, enge Toleranzen und hohe Maßhaltigkeit gefordert sind.
Für Waltl Design ist CNC vor allem dann interessant, wenn additive oder gießtechnische Verfahren die technischen Anforderungen nicht sinnvoll erfüllen.
Werkstoffe für die CNC-Bearbeitung
CNC-Bearbeitung eignet sich für zahlreiche technische Kunststoffe und Metalle. Welcher Werkstoff sinnvoll ist, hängt von Funktion, Belastung, Temperatur und späterem Einsatz des Bauteils ab.
Typische Werkstoffe sind beispielsweise:
- Aluminium
- Stahl
- Messing
- POM
- PA
- PEEK
- PMMA
- weitere technische Kunststoffe
Entscheidend ist nicht nur, ob sich ein Werkstoff gut bearbeiten lässt, sondern ob seine Eigenschaften zur späteren Funktion des Bauteils passen.
Werkzeug- & Formenbau
CNC eignet sich besonders für Fräsformen, Vorrichtungen, Urmodelle und Werkzeugkomponenten, wenn definierte Geometrien und reproduzierbare Flächen gefordert sind.
Grenzen der CNC-Bearbeitung
Bei schwer zugänglichen Innenkonturen, starken Hinterschneidungen oder größeren Stückzahlen können andere Fertigungsverfahren technisch oder wirtschaftlich sinnvoller sein.
Ablauf eines CNC-Projekts bei Waltl Design
Zu Beginn prüfen wir CAD-Daten, Werkstoff, Toleranzen, Oberflächenanforderungen und Stückzahl.
Anschließend bewerten wir, ob das Bauteil sinnvoll CNC-bearbeitet werden kann und welche Anforderungen für die Fertigung besonders wichtig sind.
Die Bearbeitung erfolgt über einen geeigneten CNC-Partner. Waltl Design begleitet die technische Abstimmung und berücksichtigt dabei unter anderem Zugänglichkeit, Spannmöglichkeiten, Werkzeugwege und kritische Toleranzen.
Bei Bedarf prüfen wir auch, ob ein anderes Fertigungsverfahren technisch oder wirtschaftlich sinnvoller ist.
Praxis: großformatige CNC-Formen für drei Szenarien

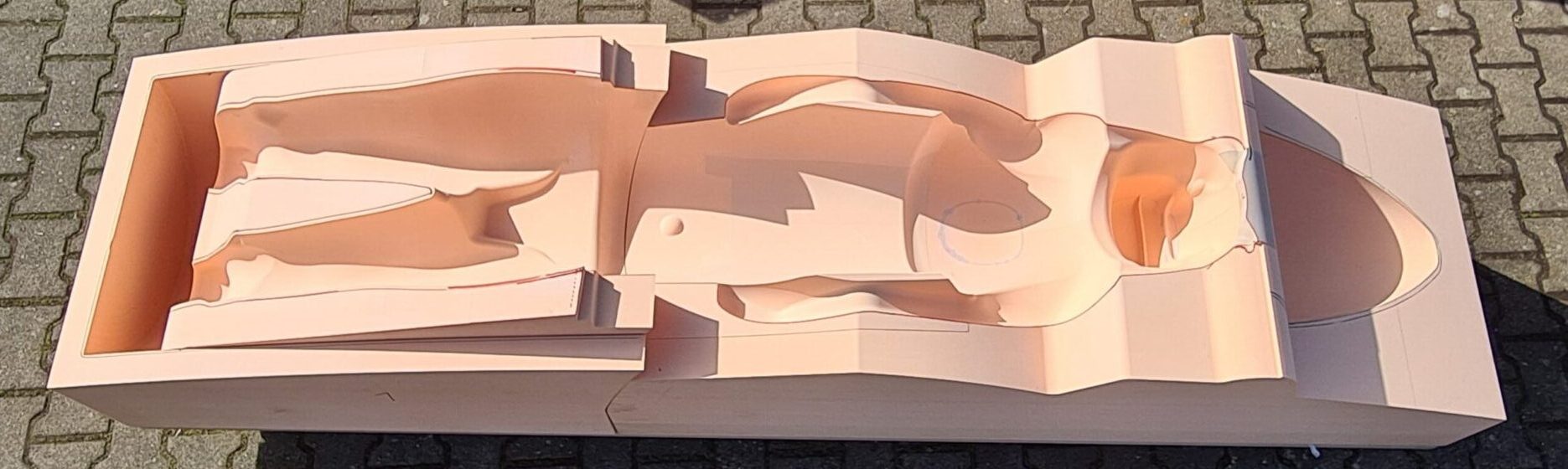

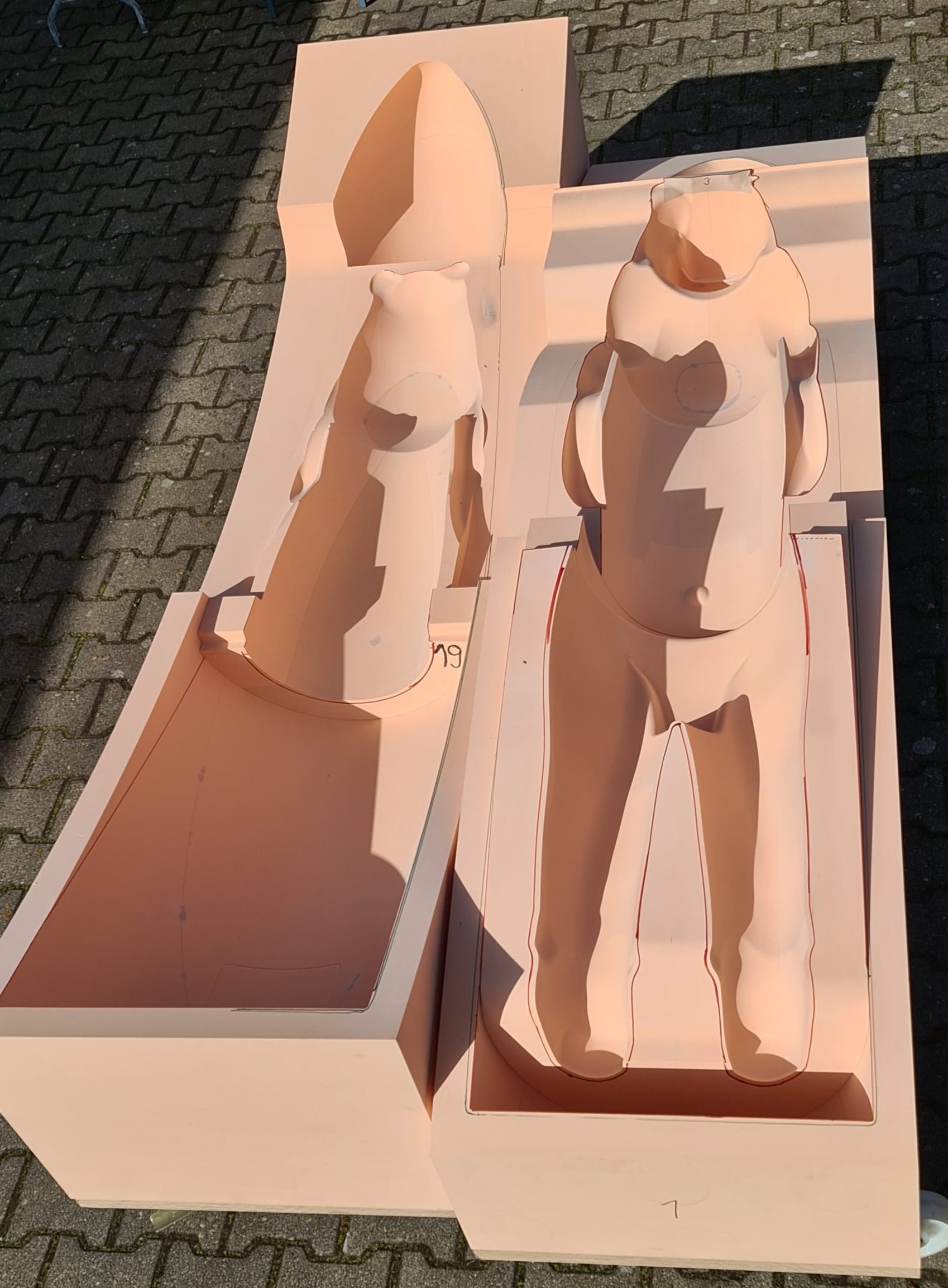

Für eine museale Darstellung zur Entstehung des Löwenmenschen wurden zwei großformatige CNC-Formen für Vorder- und Rückseite gefertigt. Über herausnehmbare und ergänzbare Einlegeteile konnten damit drei unterschiedliche Szenarien dargestellt werden.
Jede Form hatte etwa 2,7 m Länge, 900 mm Breite und 500 mm Höhe. Gefräst wurden die Formen aus PU-Schaum, anschließend wurden die Oberflächen mit Epoxidharz versiegelt.
Besonders wichtig war die Passgenauigkeit der Einlegeteile. Zwischen den Formsegmenten durften keine Spalte entstehen, da das verwendete Polyesterharz sonst hinter die Formteile laufen konnte.
Die beiden daraus gefertigten Bauteilhälften wurden anschließend direkt in den Formen miteinander verklebt. Vor dem Zusammenfügen wurde zusätzlich eine Befestigungsplatte in das Bauteil integriert.
Zur stabilen Lagerung wurden die Formen auf 60 mm starken, verstärkten Schichtholzplatten montiert. Die Unterkonstruktionen waren auf Schwerlastrollen fahrbar, sodass die großen Formen innerhalb der Fertigung bewegt werden konnten.
Eine besondere Herausforderung waren bei dieser Größe Verzug und Verspannungen der Formen. Diese Anforderungen wurden gemeinsam mit unserem CNC-Partner sehr sauber gelöst.
Wann ist CNC-Bearbeitung sinnvoll?
CNC-Bearbeitung ist besonders sinnvoll, wenn:
- enge Toleranzen gefordert sind
- ein definierter technischer Werkstoff eingesetzt werden soll
- Einzelteile, Prototypen oder kleine Stückzahlen benötigt werden
- Bauteile mechanisch oder thermisch höher belastet werden
- eine präzise Form, Vorrichtung oder Werkzeugkomponente benötigt wird
Bei komplexen Innengeometrien, großen Stückzahlen oder sehr kostenkritischen Bauteilen kann ein anderes Fertigungsverfahren geeigneter sein.
Welches Fertigungsverfahren passt zu Ihrem Bauteil?
CNC-Bearbeitung ist besonders stark bei definierten Werkstoffen, engen Toleranzen und präzisen Geometrien. Bei schwer zugänglichen Innenkonturen, starken Hinterschneidungen oder größeren Stückzahlen können jedoch 3D-Druck, Vakuumguss oder Spritzguss technisch oder wirtschaftlich geeigneter sein.
Waltl Design bewertet Geometrie, Werkstoff, Stückzahl und späteren Einsatz und prüft, welcher Fertigungsweg zur Aufgabe passt.
→ So funktioniert die Waltl-Design-Methode
→ Projekt unverbindlich besprechen
Welche Werkstoffe können CNC-bearbeitet werden?
Je nach Anwendung eignen sich Metalle und technische Kunststoffe, zum Beispiel Aluminium, Stahl, Messing, POM, PA oder PEEK.
Wann ist CNC-Bearbeitung sinnvoll?
Wenn enge Toleranzen, definierte Werkstoffe oder präzise Geometrien gefordert sind.
Fertigt Waltl Design CNC-Bauteile selbst?
Die Bearbeitung erfolgt über spezialisierte CNC-Partner. Waltl Design übernimmt die technische Bewertung und Abstimmung.
Welche Stückzahlen sind für CNC geeignet?
CNC eignet sich besonders für Einzelteile, Prototypen und kleine Stückzahlen.
Wann ist ein anderes Verfahren besser?
Bei komplexen Innengeometrien oder größeren Stückzahlen können 3D-Druck, Vakuumguss oder Spritzguss geeigneter sein.
